COPHW138型SF6气体红外泄漏报警监测系统
一、 系统简介
COPHW138 SF6气体泄漏报警监测系统，是根据当前电力系统强调安全生产的形势，采用日本原装进口高稳定的O2气体传感器和德国smartGAS原装进口SF6气体传感器，双光束双波长非分散式红外吸收光谱技术（NDIR）原理，用于连续检测环境空气中O2气体含量和SF6气体含量，专门为安装有SF6设备室内工作人员提供人身健康安全保护而进行设计开发的。
本系统可广泛应用于各种电压等级的SF6开关室、组合电器室（GIS室）、SF6主变室等。

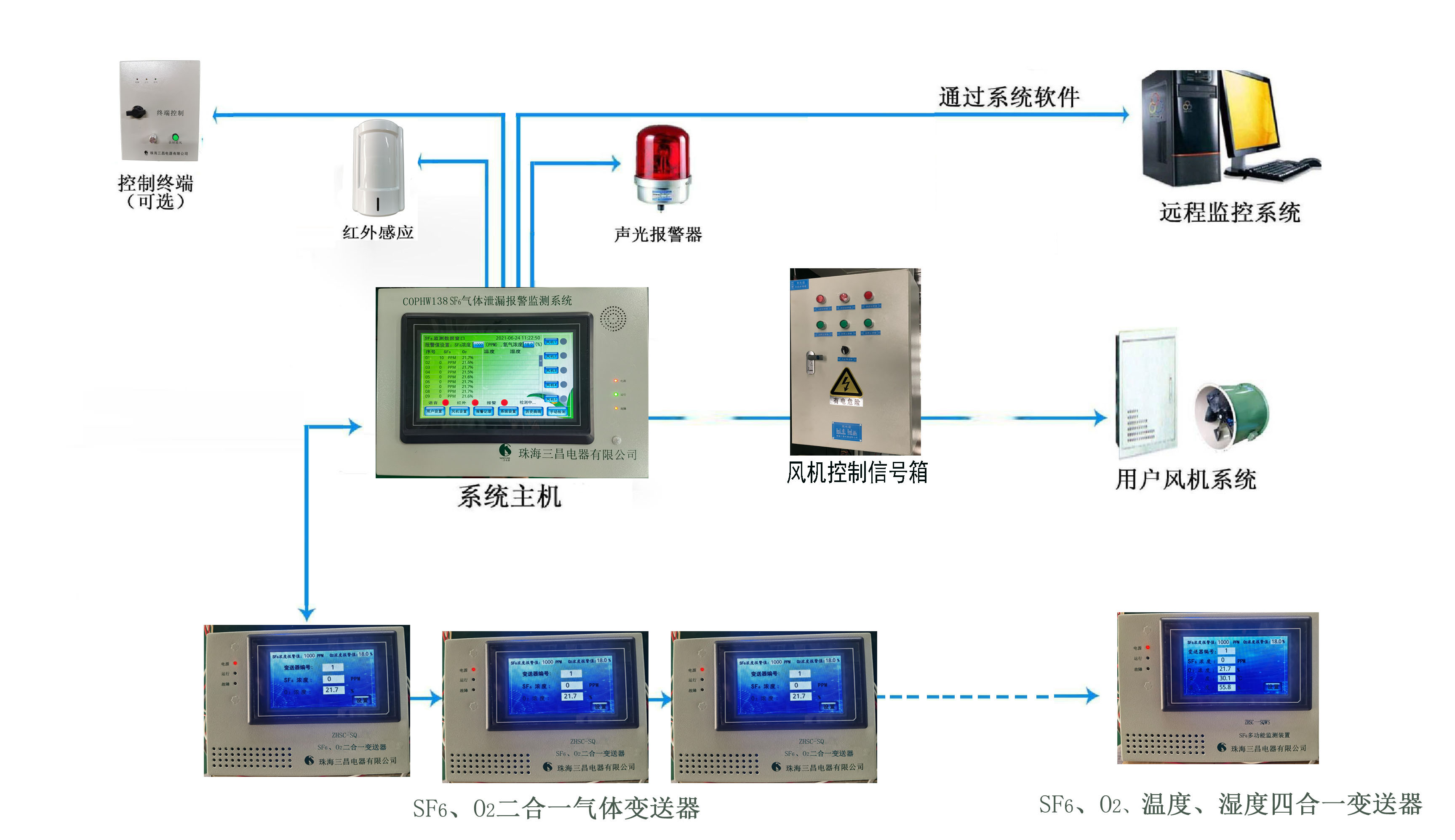

整个系统主要由5部分组成，主机，SF6、O2双气变送器（具体数量根据实际使用开关室的开关数量或空间大小而定），温湿度变送器，辅助设备（人体红外探测器、声光报警器），选配设备（防雨保护箱、风机控制箱、风机控制器、LED显示屏、上位机、上位机后台监控软件）。
二、 主要部件功能

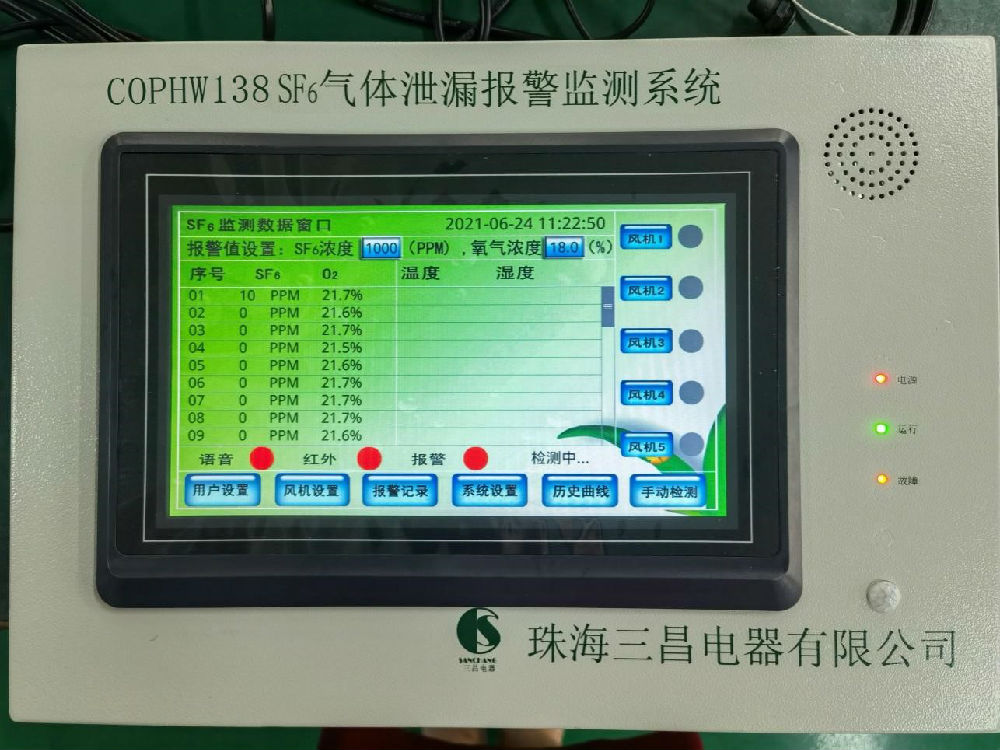

2.1 COPHW138型主机功能
完成数据采集、数据显示、数据存储、发送控制指令、报警指示、数据上传、通风控制、告警输出、人体红外感应等。主机配备操作面板与显示界面，具有灵活的人机交流功能。
触摸人机操作界面；
存储和查询告警及历史数据；
告警、运行指示；
告警语音提示；
10.1寸LCD彩色触摸屏展示数据；
RS485总线接口，便于组网。
循环采集、分析处理各气体探头的信息及数据；
定时、手动、强制等通风控制
全自动实时采集SF6浓度数据．
手动采集SF6浓度数据．
工作电源： AC 220V/50HZ
探头检测范围： 六氟化硫：0～2000PPM(V/V)；氧气：1%～25%
探头检测精度： 六氟化硫≤ ±5% F.S；氧气浓度≤±1%F.S
报警点设置： 氧气为18.0%；六氟化硫为1000PPM。（可设定）
数据响应时间： ＜10s
功 耗： ＜ 10W
通讯接口： RS485或开关量(可选)
使用环境： -20 ℃～ 60℃,10～95%RH
工作电源绝缘： 对地交流耐压>=2000伏，绝缘电阻>2MΩ。
电磁兼容性： 快速瞬变脉冲群 GB/T14598.14-1999 3级
雷击（浪涌） GB/T17626.5-1999 3级
外型尺寸： 400(长)×280(高)×63(厚) （mm）3
安装方式： 壁挂。

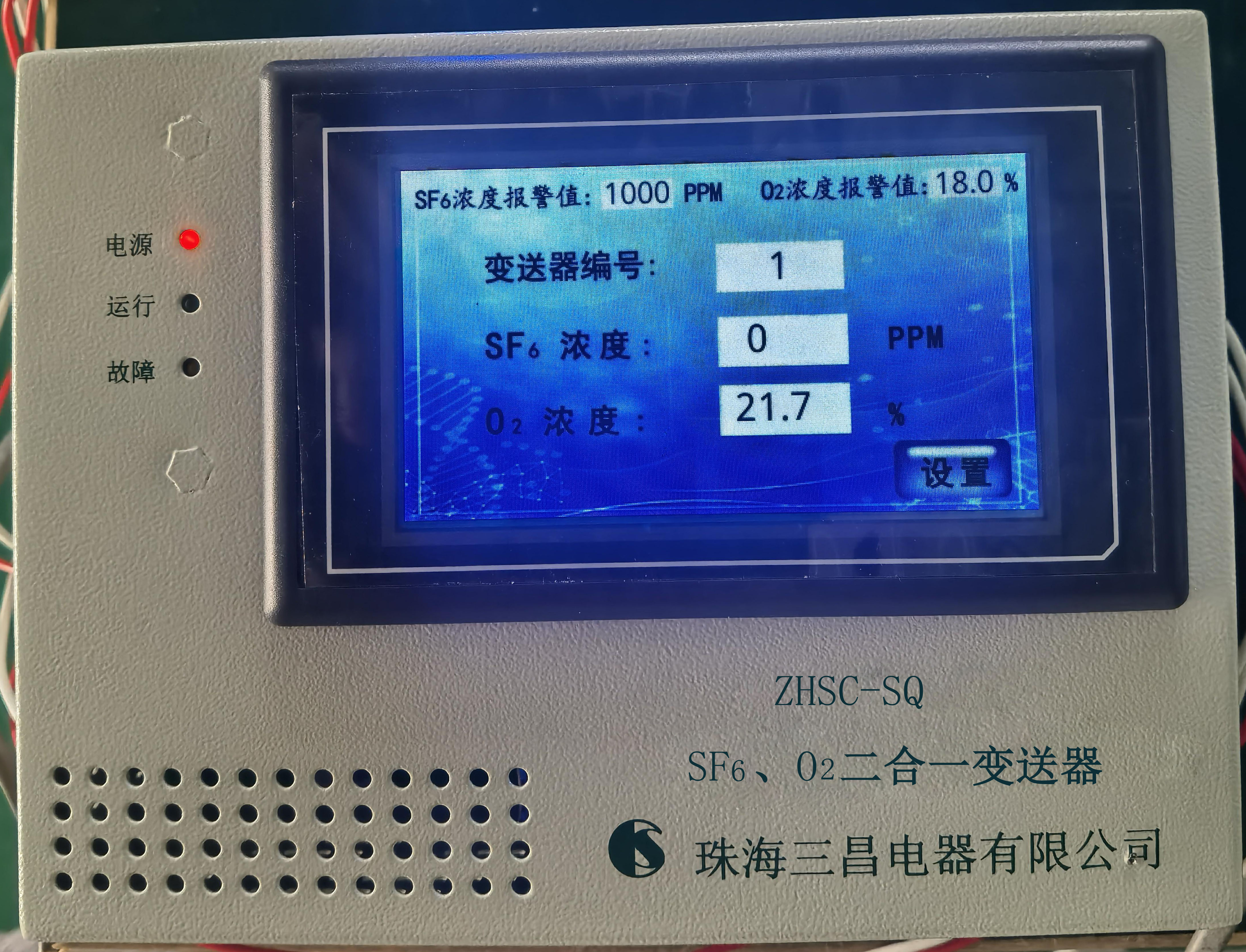

2.2 SF6、O2气体变送器（型号：ZHSC-SQ）
功 能：实时监测SF6、氧气。
产品特性：
• 先进的微处理器技术，带彩色触摸屏、LED指示灯和蜂鸣器。
• 集SF6和氧气检测，二合一数字量变送器，协调工作。
• 均采用德国smartGAS原装进口专用品牌SF6红外传感器和日本原装进口KE50氧传感器，稳定性好，精度高。
•SF6红外传感器最小检测值1PPM
• 防尘防潮结构设计，免维护；网口布局合理，便于气体流通。
• 数字量输出，总线设计，组网灵活，兼容性强。
• 提供协议开发包和二次开发，支持与其他系统平台兼容。
• 尺寸：190(长)×143(高)×50(厚) （mm）3
安装方式：离地面10公分，支架或磁铁固定。

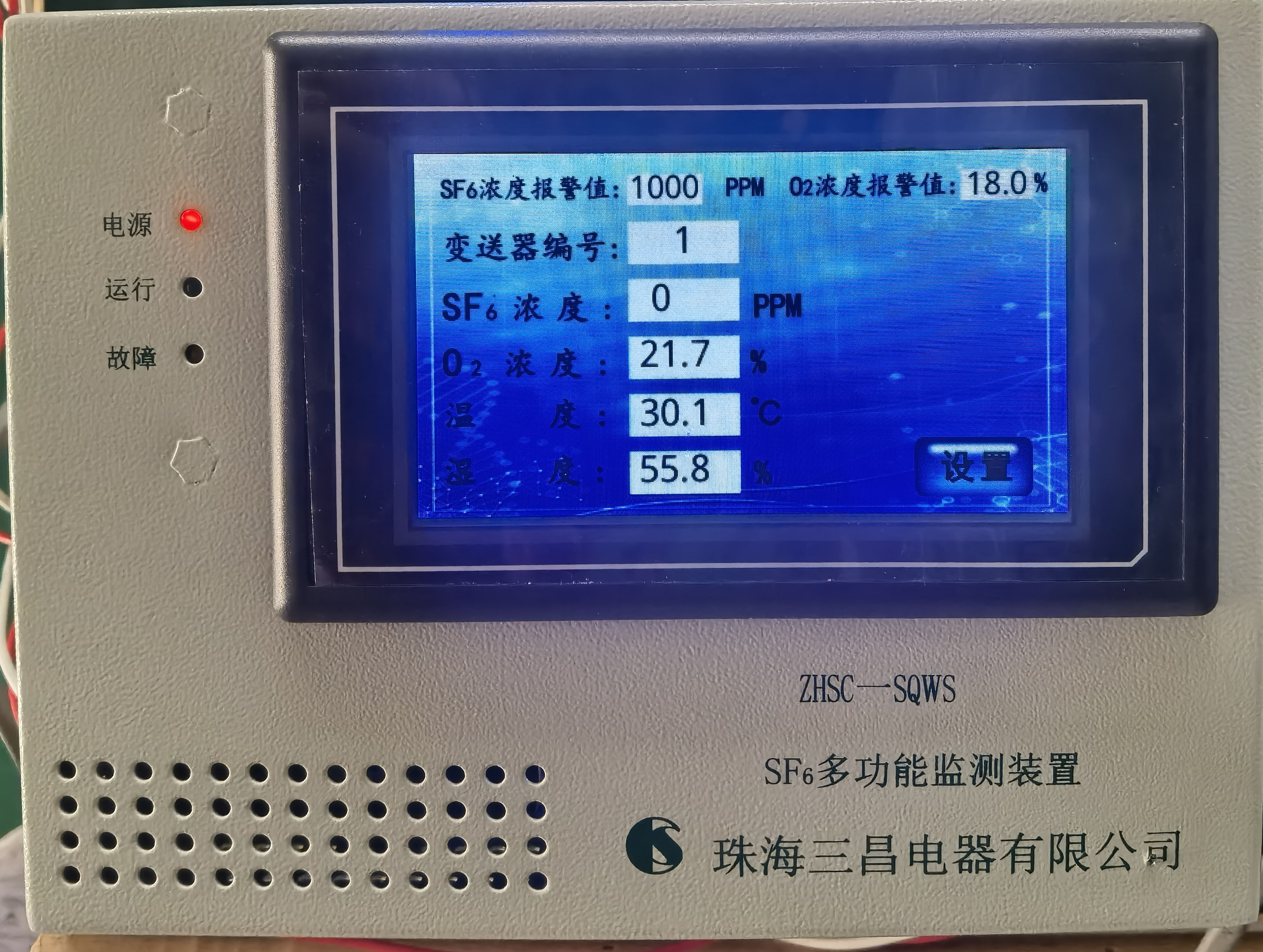

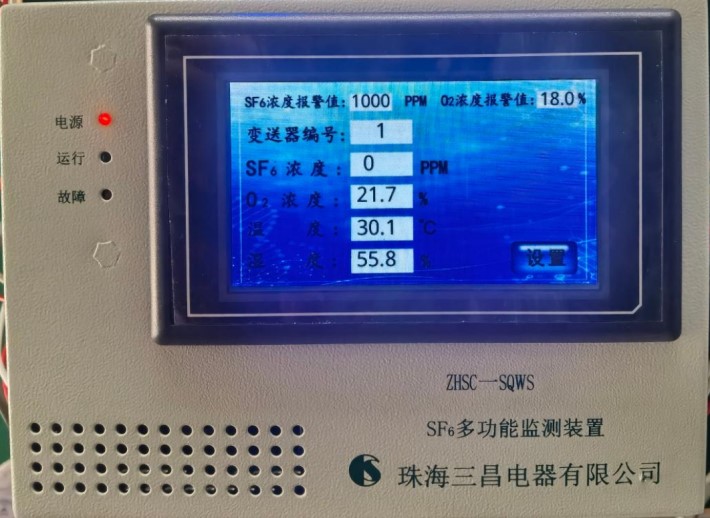

2.3 SF6、O2、温度、湿度多功能监测装置
（型号：ZHSC-SQWS）
功能：现场温度/湿度的实时检测，并将实时数据传送到主机。
特点:
产品特性：
• 先进的微处理器技术，带彩色触摸屏、LED指示灯和蜂鸣器。
• 集SF6、氧气、温度、湿度检测，四合一数字量变送器，协调工作。
• 均采用德国smartGAS原装进口专用品牌SF6红外传感器和日本原装进口KE50氧传感器，稳定性好，精度高。
•SF6红外传感器最小检测值1PPM
• 采用反映快速高灵敏电容传感器检测湿度；
• 采用数字温度传感器；
• 超强防雷措施RS485总线接口，便于组网
• 防尘防潮结构设计，免维护；网口布局合理，便于气体流通。
• 数字量输出，总线设计，组网灵活，兼容性强。
• 提供协议开发包和二次开发，支持与其他系统平台兼容。
• 尺寸：190(长)×143(高)×50(厚) （mm）3
• 安装方式：离地面10公分，支架或磁铁固定。
