SF6气体泄漏报警监测系统（SF6.O2二合一）带触摸
一、 系统简介
整个系统主要由5部分组成，主机，SF6、O2二合一变送器（具体数量根据实际使用开关室的开关数量或空间大小而定），SF6、O2、温度、湿度四合一变送器，辅助设备（人体红外感应器，声、光报警器），选配设备（防雨保护箱、风机控制箱、风机控制器、LED显示屏、上位机、上位机后台监控软件、系统分屏）。
二、主要部件功能

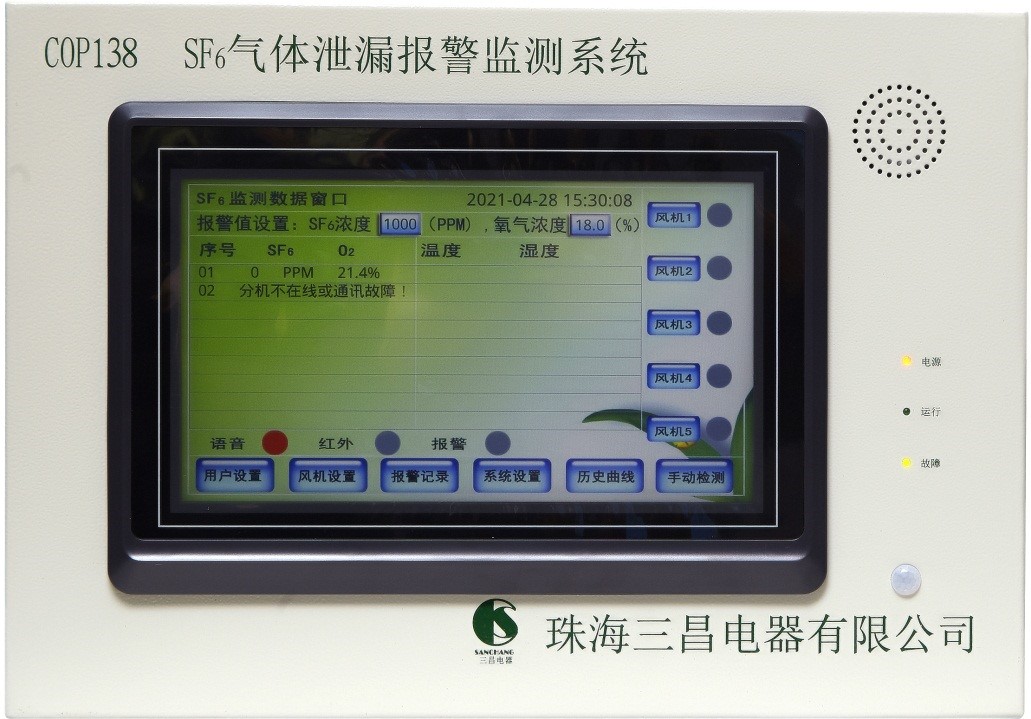

1.1 COP138型主机功能
功能：完成数据采集、数据显示、数据存储、发送控制指令、报警指示、数据上传、通风控制、告警输出、人体红外感应等。主机配备操作面板与显示界面，具有灵活的人机交流功能。
1） 10.1寸LCD彩色触摸屏展示数据。
2） 存储和查询告警及历史数据。
3） 告警语音、运行指示。
4） 循环采集、分析处理各气体探头的信息及数据。
5） 定时、手动、强制等通风控制。
6） 全自动实时采集SF6气体浓度数据、O2气体浓度数据、温湿度数据。
7） 手动采集SF6气体浓度数据、O2气体浓度数据、温湿度数据。
8） 通讯及远传：主机通过RS485通信接口（MODBUS RTU协议）与上位PC机及变电站环境监控主机进行通讯。远传也可通过RS485通信接口(MODBUS RTU协议)向主机查阅监控数据或控制风机启动。
9） 报警输出方式：常开触点（无源）；RS485通讯。
10） 采集器连接最大数量：不限（可根据用户需求调整）。
11） 外型尺寸：400(长)×280(高)×61(厚)（mm）3；重量3.2kg。
1.3主要技术指标
1) SF6气体检测范围：0~3000ppm；误差：±5%。
2) SF6气体检测分辨率：1ppm。
3) SF6气体浓度报警值：1000ppm（0~9999可人为设置）；出厂已设1000ppm，行业规定。
4) O2气体检测范围：0~25%；误差：±0.5%FS。
5) O2气体检测分辨率：0.1%。
6) O2气体含量报警值：18%（低氧地区，0~99%可调）；出厂已设18%，行业规定。
7) 温度检测范围：-40℃~+99℃；检测精度：≤1℃。
8) 湿度检测范围：0~99%RH；检测精度：≤5%。
9) 缺氧设置启动风机值：19.6%。
10) 温度设置启动初始值，根据环境实况定。
11) 人体红外感应范围：<5米；110°度角。
12) 采集取样点数值：可扩展。
13) 工作电源：AC 180V～265V。
14) 报警输出点电流：AC220V；2~10A。
15) 风机启动响应时间：≤2s；强制通风每次为15min。
16) 风机控制信号输出触点电流：AC220V；16A。
17) 风机启动器电流：据实际风机容量配。
18) 主要设备功率消耗：主机≤25W；变送器≤5W。
19) 抗电强度（外壳金属部分与电源之间）>2000V。
20) 绝缘性能（外壳金属部分与电源之间）>10MΩ。
21) 风机控制接触器触点功率 AC220V/20A。
22) EMC特性：符合IEC1000－4标准。
23) 通讯：
接口：RS-485接口。
规约：标准通信协议、modbusRTU协议、IEC61850协议或其他通讯协议。
波特率：9600BPS（出厂设定）。
1.4 环境要求
1) 温度：-40℃~+99℃。
2) 环境湿度：0%~99%。
3) 大气压力：60~106Kpa。
4) 海拔：4000米以下。

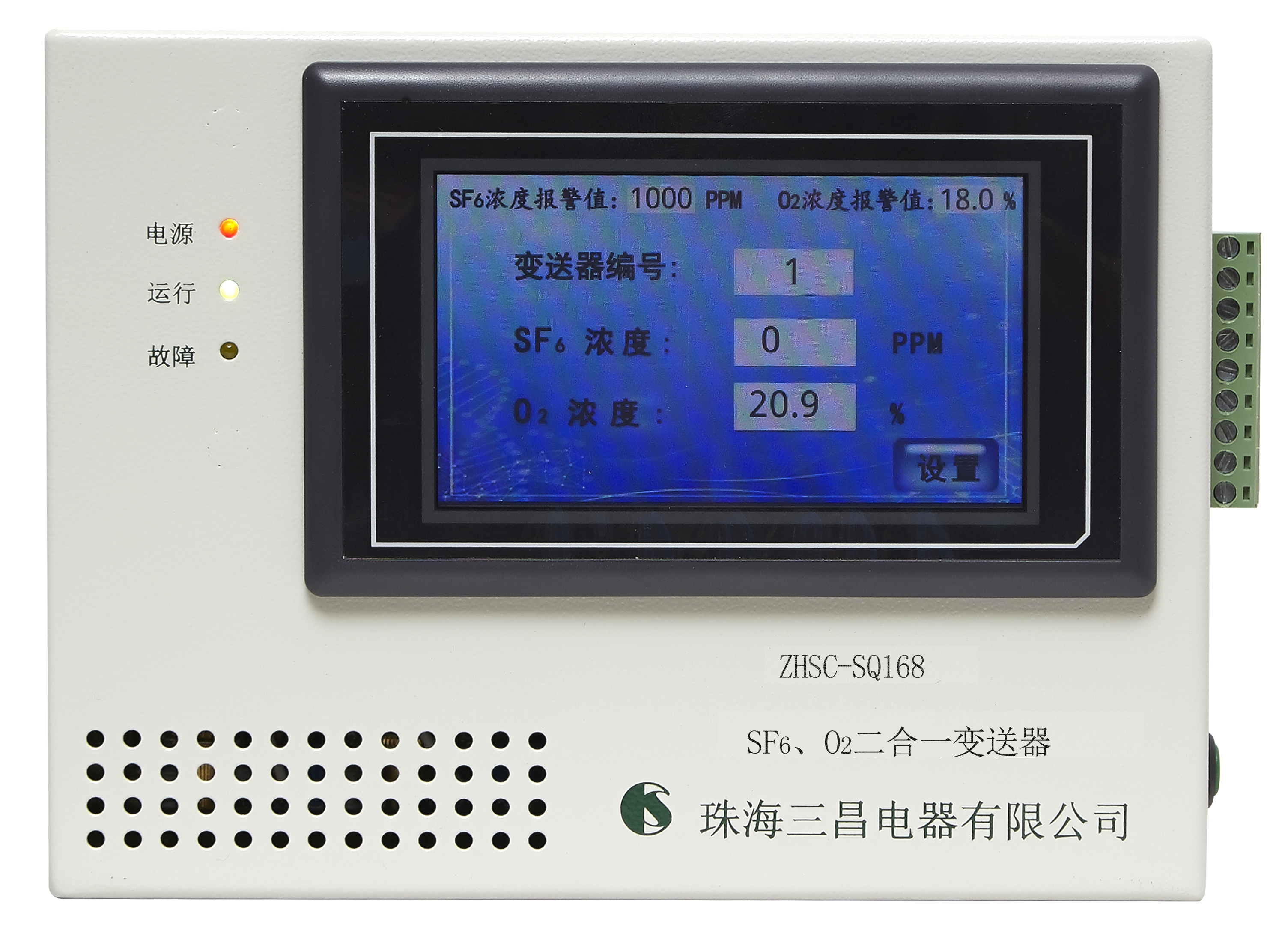

1.4 SF6、O2气体变送器（型号：ZHSC-SQ168）
功 能：实时监测SF6气体、氧气。
产品特性：
• 先进的微处理器技术，带彩色触摸屏，带LED指示灯和蜂鸣器。
• 内置1个红外原理SF6气体传感器，1个O2传感器，稳定性好，精度高。检测环境中SF6气体和氧气含量，采集数据直接传送至系统主机进行显示、分析、处理。
• 集SF6气体和氧气检测，二合一数字量变送器，协调工作。
• 双SF6气体传感器交替实时采集数据。
• 实时采集O2数据。
• 触摸屏实时显示各种采集数据。
• 标准MODBUS（RTU）通讯协议， RS485通信接口。
• 防尘防潮结构设计，免维护；网口布局合理，便于气体流通。
• 数字量输出，总线设计，组网灵活，兼容性强。
• 提供协议开发包和二次开发，支持与其他系统平台兼容。
• 尺寸：190(长)×142.9(高)×45(厚) （mm）3
• 安装方式：离地面10公分，支架或磁铁固定在SF6气体易漏部位低位区。

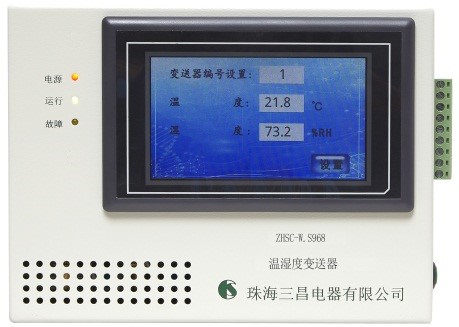

1.5 温湿度变送器（型号：ZHSC-W.S968）
功能：现场温度/湿度的实时监测，并将实时数据传送到主机。
产品特性：
•先进的微处理器技术，带彩色触摸屏、LED指示灯和蜂鸣器。
•采用反映快速高灵敏电容传感器检测湿度；
• 采用数字温度传感器；
• 实时采集温度数据。
• 实时采集湿度数据。
• 触摸屏实时显示各种采集数据。
• 标准MODBUS（RTU）通讯协议， RS485通信接口。
• 防尘防潮结构设计，免维护；网口布局合理，便于气体流通。
• 数字量输出，总线设计，组网灵活，兼容性强。
• 提供协议开发包和二次开发，支持与其他系统平台兼容。
• 尺寸：190(长)×142.9(高)×45(厚) （mm）3
• 安装方式：离地面10公分，支架或磁铁固定在SF6气体易漏部位低位区。
