SF6气体泄漏报警监测系统（SF6.O2二合一）
专利号：ZL202120527003.6 软件著作权号：2011SR030456
专利号：ZL202120538304.9 ZL201922307975.X 软件著作权号：2015SR194297
一、 系统研制的依据
本系统满足以下规定、法规和标准：
DL 408-91 电业安全工作规程（发电厂和变电所电气部分）。
DL/T 639-2016 六氟化硫电气设备运行、试验及检修人员安全防护导则。
GB/T 8905-2012 六氟化硫电气设备中气体管理和检测导则。
GB 26860-2011 电力安全工作规程（发电厂和变电站电气部分）。
DL/T 1555-2016 六氟化硫气体泄漏在线监测报警装置运行维护导则。
JBT 10893-2008 高压组合电器配电室六氟化硫环境监测系统。

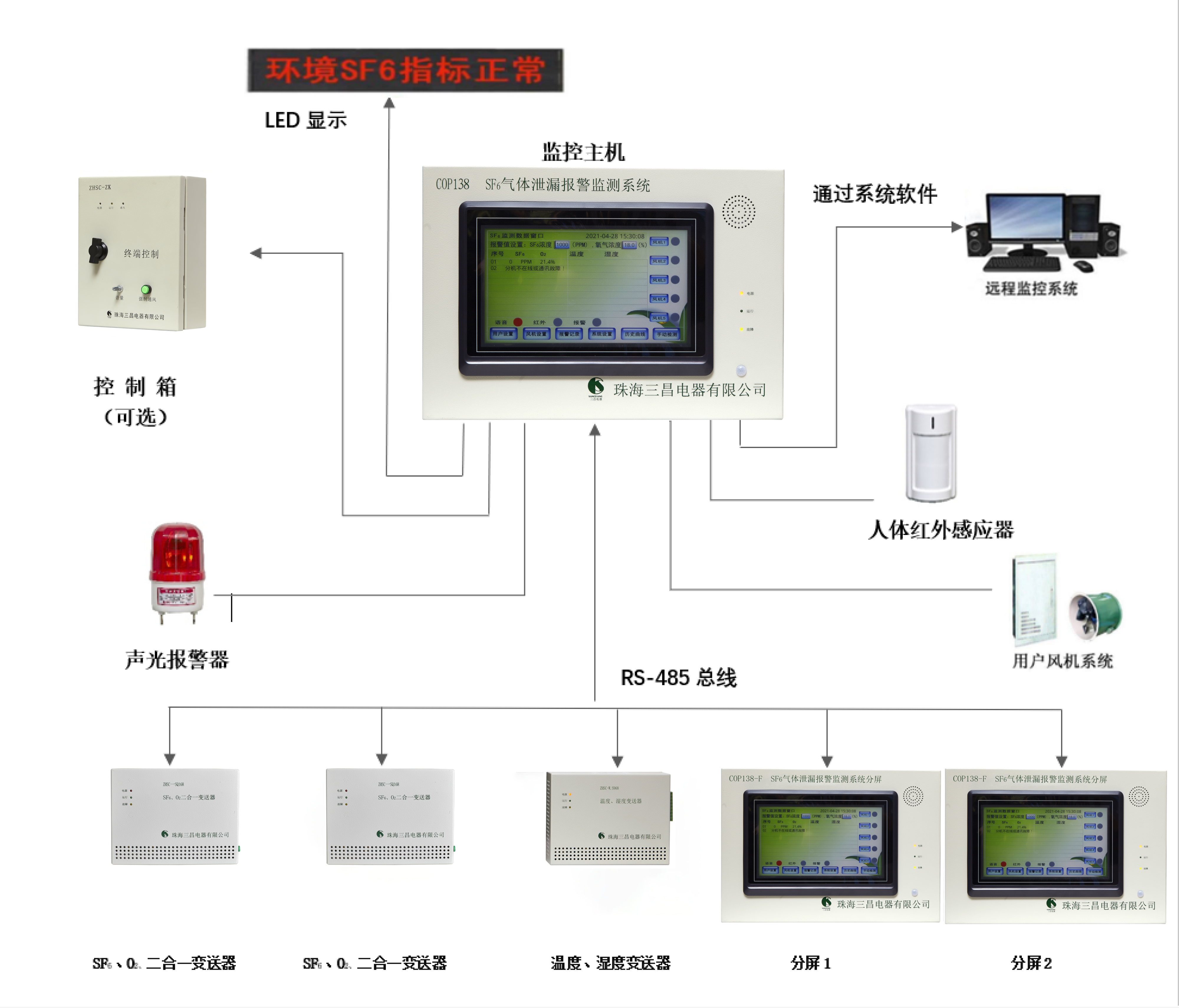

二、系统结构图及各部件介绍
整个系统主要由5部分组成，主机，SF6、O2二合一变送器（具体数量根据实际使用开关室的开关数量或空间大小而定），温度、湿度变送器，辅助设备（人体红感应器，声、光报警器），选配设备（防雨保护箱、风机控制箱、风机控制器、LED显示屏、上位机、上位机后台监控软件、系统分屏）。
三、产品功能
主机：针对安装在变电站SF6组合电器设备室内环境中SF6绝缘气体泄漏智能型监测报警装置，主要应用在10KV、35kVSF6开关室及110kV、500KV、800KV及以上GIS室，对SF6组合电器设备室环境中SF6气体浓度和空气中含氧量进行在线监测。当SF6浓度超标、O2含量低会自动启动风机，报警提示功能。
SF6、O2二合一变送器：实时监测SF6气体、氧气并将实时数据传送到主机。
温度、湿度变送器：现场温度、湿度的实时监测，并将实时数据传送到主机。
SF6气体泄漏报警监测系统分屏：
完成数据采集、数据显示、数据存储、报警指示、通风控制、告警输出、人体红外感应等，分屏配备操作面板与显示界面，具有灵活的人机交流功能，可以同时带多个门同时显示。
四、产品特点
主机：
1） 10.1寸LCD彩色触摸屏展示数据。
2） 存储和查询告警及历史数据。
3） 告警语音、运行指示。
4） 循环采集、分析处理各气体探头的信息及数据。
5） 定时、手动、强制等通风控制。
6） 全自动实时采集SF6气体浓度数据、O2气体浓度数据、温湿度数据。
7） 手动采集SF6气体浓度数据、O2气体浓度数据、温湿度数据。
8） 通讯及远传：主机通过RS485通信接口（MODBUS RTU协议）与上位PC机及变电站环境监控主机进行通讯。远传也可通过RS485通信接口(MODBUS RTU协议)向主机查阅监控数据或控制风机启动。
9） 报警输出方式：常开触点（无源）；RS485通讯。
10） 采集器连接最大数量：不限（可根据用户需求调整）。

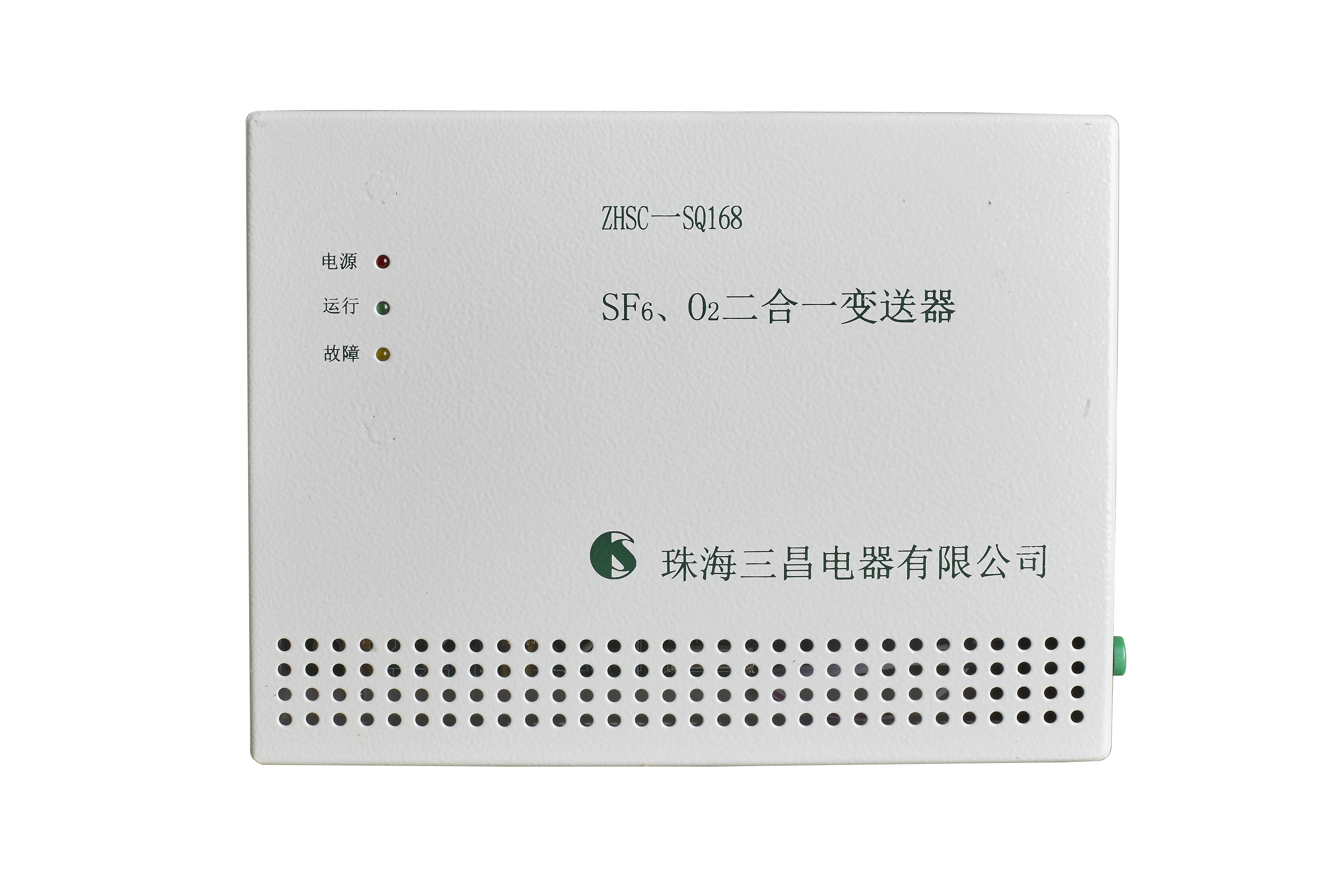

SF6、O2二合一变送器：
1）先进的微处理器技术，带LED指示灯和蜂鸣器。
2）内置1个红外原理SF6气体传感器，1个O2传感器，稳定性好，精度高。检测环境中SF6气体和氧气含量，采集数据直接传送至系统主机进行显示、分析、处理。
3） 红外原理SF6气体传感器实时采集数据。
4） 实时采集O2数据。
5）实时显示各种采集数据。
6）标准MODBUS（RTU）通讯协议；RS485通信接口。
7） 防尘防潮结构设计，免维护；网口布局合理，便于气体流通。
8）数字量输出，总线设计，组网灵活，兼容性强。
9）提供协议开发包和二次开发，支持与其他系统平台兼容。
10）尺寸：190(长)×142.5(高)×49(厚)（mm）3；重量0.9kg。
11）安装方式：离地面10公分，支架或磁铁固定在SF6气体易漏部位低位区。
温度、湿度变送器：
1）先进的微处理器技术，LED指示灯和蜂鸣器。
2）集温度、湿度检测变送器，检测环境中温度和相对湿度，采集数据直接传送至系统主机进行显示、分析、处理。
3）实时采集温度数据。
4）实时采集湿度数据。
5）标准MODBUS（RTU）通讯协议，RS485通信接口。
6）防尘防潮结构设计，免维护；网口布局合理，便于气体流通。
7）数字量输出，总线设计，组网灵活，兼容性强。
8）提供协议开发包和二次开发，支持与其他系统平台兼容。
9）尺寸：190(长)×142.5(高)×49(厚)（mm）3；重量0.9kg。
10）安装方式：离地面10公分，支架或磁铁固定。

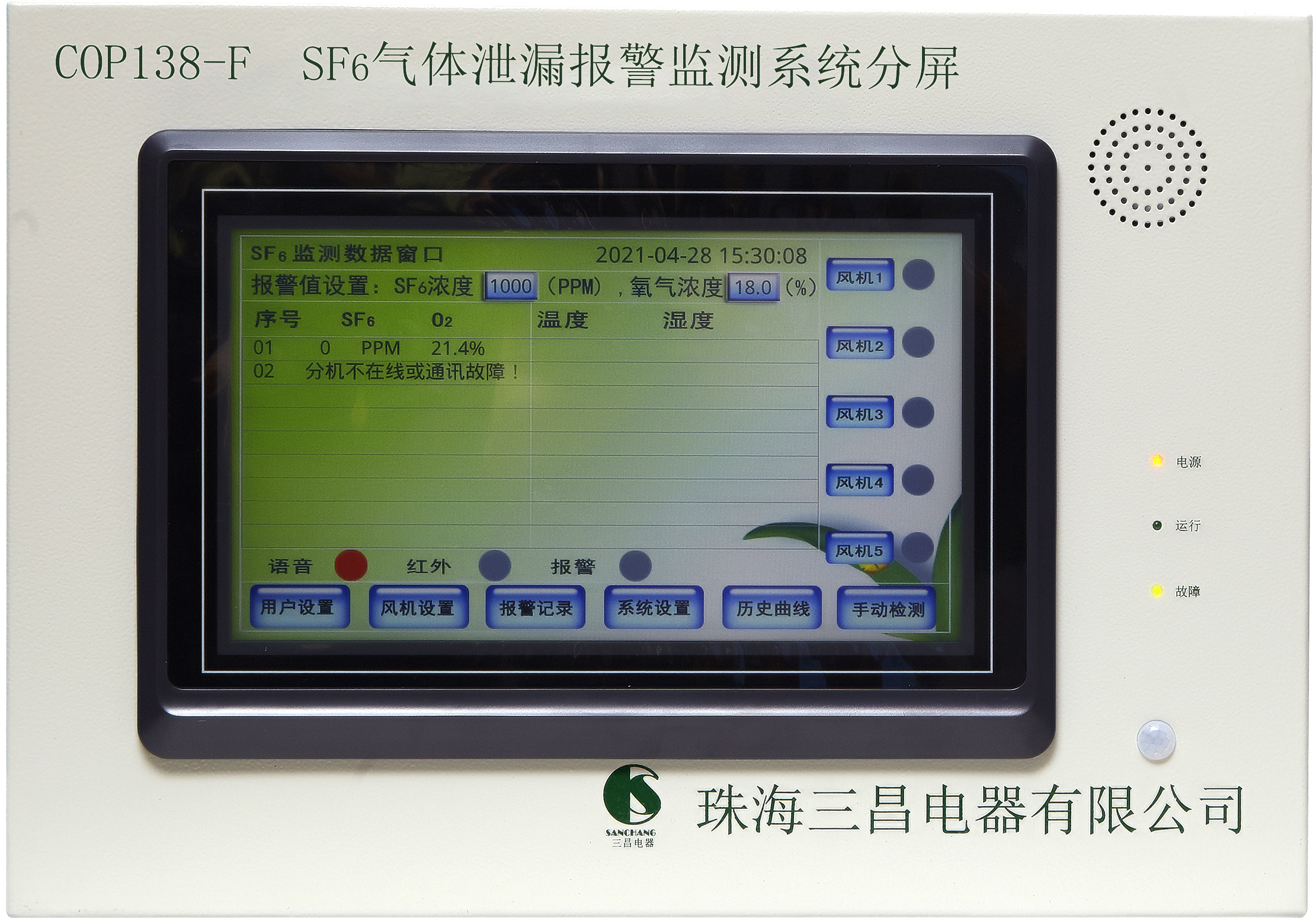

SF6气体泄漏报警监测系统分屏：
1）10.1寸LCD彩色触摸屏展示数据。
2） 存储和查询告警及历史数据。
3）告警语音、运行指示。
4）循环采集、分析处理各气体探头的信息及数据。
5）定时、手动、强制等通风控制。
6）全自动实时采集SF6气体浓度数据、O2气体浓度数据、温度、湿度数据。
7）报警输出方式：常开触点（无源）。
8）采集器连接最大数量：不限（可根据用户需求调整）。
9）外型尺寸：400(长)×280(高)×61(厚)（mm）3；重量3.2kg。
10）安装方式：壁挂式。
六、主要技术指标
1)SF6气体检测范围：0~3000ppm；误差：±5%。
2)SF6气体检测分辨率：1ppm。
3)SF6气体浓度报警值：1000ppm（0~9999可人为设置）；出厂已设1000ppm，行业规定。
4)O2气体检测范围：0~25%；误差：±0.5%FS。
5)O2气体检测分辨率：0.1%。
6)O2气体含量报警值：18%（低氧地区，0~99%可调）；出厂已设18%，行业规定。
7) 温度检测范围：-40℃~+99℃；检测精度：≤1℃。
8)湿度检测范围：0~99%RH；检测精度：≤5%。
9)缺氧设置启动风机值：19.6%。
10)温度设置启动初始值，根据环境实况定。
11)人体红外感应范围：<5米；110°度角。
12)采集取样点数值：可扩展。
13)工作电源：AC 180V～265V。
14)报警输出点电流：AC220V；2~10A。
15)风机启动响应时间：≤2s；强制通风每次为15min。
16)风机控制信号输出触点电流：AC220V；16A。
17) 风机启动器电流：据实际风机容量配。
18) 主要设备功率消耗：主机≤25W；变送器≤5W。
19)抗电强度（外壳金属部分与电源之间）>2000V。
20)绝缘性能（外壳金属部分与电源之间）>10MΩ。
21)风机控制接触器触点功率 AC220V/20A。
22)EMC特性：符合IEC1000－4标准。
23)通讯：
接口：RS-485接口。
规约：标准通信协议、modbusRTU协议、IEC61850协议或其他通讯协议。
波特率：9600BPS（出厂设定）。
七、 环境要求
1) 温度：-40℃~+99℃。
2) 环境湿度：0%~99%。
3) 大气压力：60~106Kpa。
4) 海拔：4000米以下。
