1            产品描述

1.1     系统简介

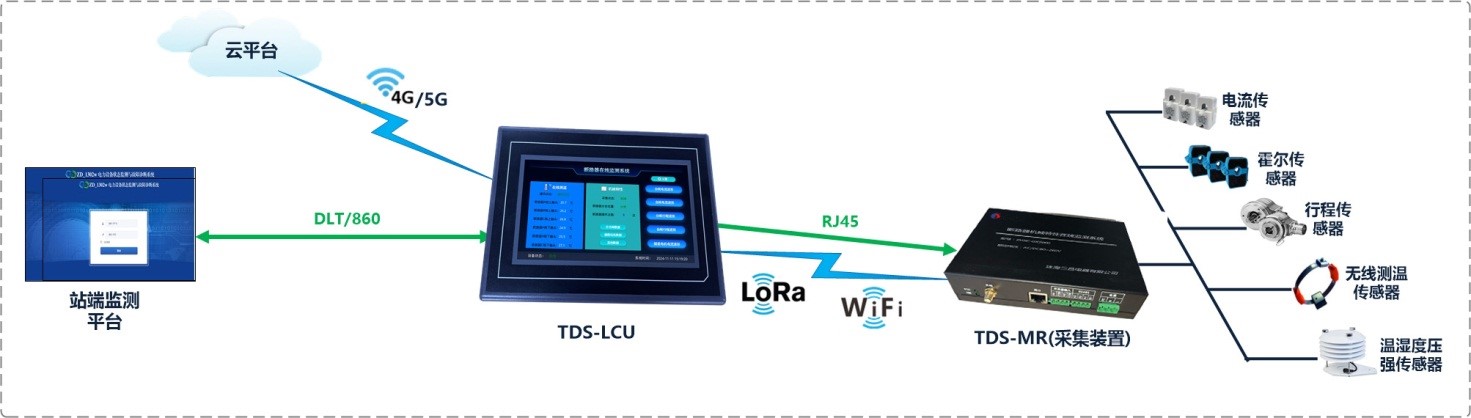

 断路器机械特性在线监测系统用于监测断路器动作特性参数、评估健康状态、识别潜在缺陷。应用于6kV到1000kV各种类型断路器的在线监测，可以直接安装在断路器汇控柜或二次室内，无线传输、安装方便。

监测参数包括：

Ø   主回路CT二次电流

Ø   分/合闸线圈电流

Ø   储能电机电流

Ø   触头行程

Ø   机械振动

Ø   开关辅助触点状态

Ø   控制回路电压

 系统通过监测断路器每一次分合闸动作期间的上述参数，对记录的录波曲线进行分析，并结合标准曲线库的比对来评估断路器的健康状况。通过监测数据分析可以得到下列参数：

Ø   断路器分/合状态

Ø   分合闸时间

Ø   分合闸动作次数

Ø   分合闸同期性

Ø   主触头累计电磨损（以I²T表征）

Ø   触头行程

Ø   辅助触点动作时间

Ø   储能时间

Ø   储能次数

Ø   分合闸过程三相电流波形

Ø   分合闸线圈电流波形

Ø   储能电机工作电流波形

 系统通过分/合闸线圈的电流波形分析可以得到下列参数：

Ø   分/合闸线圈带电时刻

Ø   铁心开始运动时刻

Ø   铁心撞击脱扣时刻

Ø   铁心运动至最大行程时刻

Ø   断路器主触头分/合闸完成时刻

Ø   分/合闸线圈回路辅助触点断开时刻

Ø   分/合闸线圈断电时刻

 系统通过储能电机的电流波形分析可以得到下列参数：

Ø   电机启动电流的峰值

Ø   储能期间的电流峰值和平均值

Ø   电动机的起动时间

Ø   最大力矩时间

Ø   储能时间

Ø   电流切断时间

1.1    主要技术特征

Ø  同步采样，录波分析；

Ø  实时监测主回路CT二次电流波形、故障电流波形及剩余电寿命；

Ø  实时监测分闸/合闸电流波形、储能电机电流波形及动作次数；

Ø  分析分/合闸电流波形特征参数和储能电机电流波形特征参数；

Ø  实时监测断路器振动频率及幅值；

Ø  监测信号实时采集，持续跳变自动触发录波；

Ø  支持LoRa、WiFi无线组网,LoRa频点可选（410MHz~493MHz）；

Ø  采用新一代LoRa扩频技术，传输距离远、穿透能力好、抗干扰能力强；

Ø  支持Modbus、DL/T860(IEC61850)标准通信规约；

Ø  支持移动终端WiFi接入，提取和查看录波数据；

Ø  支持U盘提取录波数据；

Ø  支持SNTP网络对时；

Ø  支持断路器温度监测数据接入；

1.2     主要技术指标
