SC-COP138-B 型SF6多功能监测装置

一、 系统研制的依据

本系统满足以下规定、法规和标准：

※  DL 408-91 电业安全工作规程（发电厂和变电所电气部分）

※  DL/T 639-2016 六氟化硫电气设备运行、试验及检修人员安全防护导则

※  GB/T 8905-2012 六氟化硫电气设备中气体管理和检测导则

※  GB 26860-2011 电力安全工作规程（发电厂和变电站电气部分）

※  DL/T 1555-2016 六氟化硫气体泄漏在线监测报警装置运行维护导则

 ※  JBT 10893-2008 高压组合电器配电室六氟化硫环境监测系统

 二、系统简介

   多功能监测装置，是根据当前电力系统强调安全生产的形势，采用 进口高稳定的O2气体传感器、红外原理SF6气体传感器和高精度温、湿度传感器，用于连续检测、显示环境空气中O2气体含量和SF6气体含量，实时检测显示当时温度、湿度值，通过Modbus通信协议实现第三方远程自控平台通信。产品可以和报警器组合成为独立监测报警单元，实时监测本间隔区域内的参数并报警提示。专门为安装有SF6设备室内工作人员提供人身健康安全保护而进行设计开发的。

  本系统可广泛应用于各种电压等级的SF6开关室、组合电器室（GIS室）、SF6主变室等。

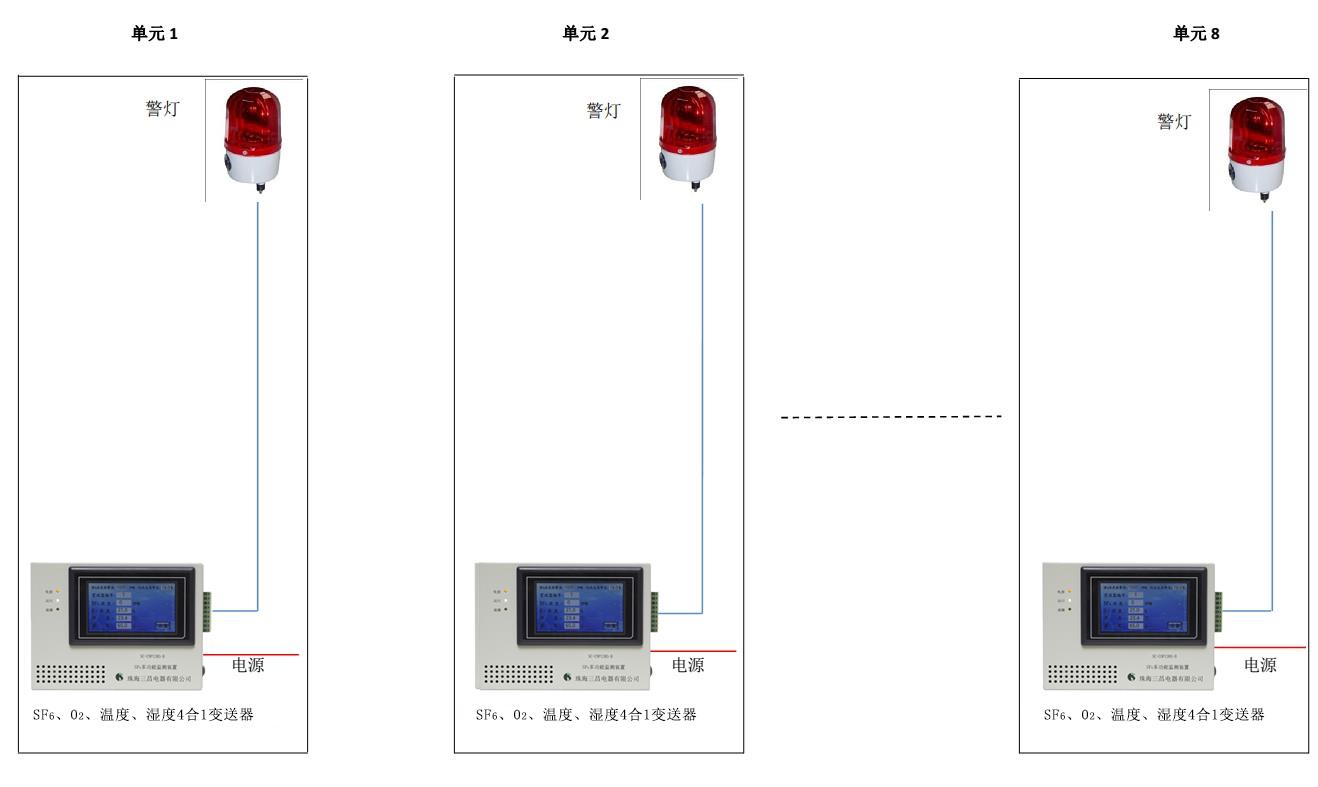

三、系统结构图及各部件介绍

  整个系统主要由2部分组成，多功能监测装置（具体数量根据实际使用开关室的开关数量或空间大小而定），辅助设备（声光报警器）。

※多功能监测装置：用于连续检测环境空气中O2气体含量、SF6气体含量、温度和湿度。数字量输出，总线设计，组网灵活，兼容性强。一般安装在SF6开关间隔下方，距离100mm明显处，可通过壁挂、磁铁吸附、专用支架固定，工作电源AC220V。

※  声、光报警器：当变送器判断环境中SF6气体含量超标或缺氧时，接收报警信号发出声、光报警。一般安装距地2.5m上合适位置，工作电源AC220V。

四、系统功能

1）SF6气体含量检测和显示功能：

  各变送器连续检测显示GIS室内各监测点处SF6气体含量。当SF6气体含量超过设定报警值（出厂默认值1000ppm）时，报警并实时显示报警值（如1000ppm），否则显示实际值（如0ppm）。

2）O2气体含量检测和显示功能：

  各变送器连续检测显示GIS室内各监测点处的O2气体含量。当O2气体含量低于设定报警值（出厂默认值18%）时，报警并实时显示报警值（如17.3%），否则显示实际值（如21.5%）。

3）SF6和O2气体含量控制自动启停报警功能：

  当GIS室内环境中SF6气体含量超标（≥1000ppm）或O2气体含量低于（≤18.0%）时，报警器动作提示。

4）温度、湿度检测和显示功能：

  各变送器连续检测并由主机读取和显示GIS室内温、湿度值。

5）系统自检、自恢复功能：

  当系统出现异常运行时，系统能自检出故障变送器，并可进行适当的自恢复，不影响系统正常工作。

五、主要技术指标

 1)  SF6气体检测范围：0~3000ppm误差：±5%。

 2)  SF6气体检测分辨率：1ppm。

 3)  SF6气体浓度报警值：1000ppm（0~9999可人为设置）；出厂已设1000ppm，行业规定。

 4)  O2气体检测范围：0~25%；误差：±0.5%FS
 5)  O2气体检测分辨率：0.1%。

 6)  O2气体含量报警值：18%（低氧地区，0~99%可调）；出厂已设18%，行业规定。

 7)  温度检测范围：-40℃ ~99℃，检测精度：≤1℃。

 8)  湿度检测范围：0~99%RH；检测精度：≤5%。

 9)  采集取样点数值：可扩展

 10) 工作电源：AC180V～265V；

 11) 报警输出点电流：AC220V2~10A
 12) 主要设备功率消耗：SF6多功能监测装置≤5W
 13) 抗电强度（外壳金属部分与电源之间）>2000V；

 14) 绝缘性能（外壳金属部分与电源之间）>10MΩ；

 15) EMC特性：符合IEC1000－4标准；

 16) 通讯： 接口：485接口
规约：电总标准通信协议、IEC870-5-101或其他通讯协议
波特率：9600BPS（出厂设定）
 17) 主要设备外形尺寸、重量：
  SF6多功能监测装置（SF6、O2、温度、湿度四合一变送器）：
  190(长)×142.5(高)×49(厚)（mm）3，重量0.9kg

六、环境要求

1)  温度：-40℃ ~60℃

2)  环境湿度：0%~99%
3)  大气压力：60~106 Kpa
4)  海拔：4000米以下

七、 主要部件功能

7.1功能
  实时监测SF6气体、氧气、温度、湿度。

7.2产品特性

  先进的微处理器技术，带触摸屏、带LED指示灯和蜂鸣器。

  内置1个红外原理SF6传感器，1个O2传感器、温度、湿度传感器各1个，稳定性好，精度高。

  集SF6气体和氧气、温度、湿度检测，四合一数字量变送器，协调工作。

  标准MODBUS（RTU）通讯协议，RS485通信接口。

  红外原理SF6气体传感器实时采集数据。

  实时采集O2数据。

  实时采集温度数据。

  实时采集湿度数据。

  触摸屏实时显示各种采集数据。
7.3 SF6多功能监测装置参数

 • SF6浓度检测范围：0～3000ppm。

 • SF6浓度检测精度：≤ ±5%FS。

 • SF6泄漏报警值：1000ppm（0~9999可人为设置）；出厂已设1000ppm，行业规定。

 •氧气浓度检测范围：0～25%。

 •氧气含量检测精度：≤±0.5%F.S。

 •缺氧报警值：18%（低氧地区，0~99%可调）；出厂已设18%，行业规定。

 •温度检测范围：-40℃ ~99℃；检测精度：≤1℃。

 •湿度检测范围：：0%—99%RH；检测精度：≤5%。

 •防尘防潮结构设计，免维护；网口布局合理，便于气体流通。

 •数字量输出，总线设计，组网灵活，兼容性强。

 •提供协议开发包和二次开发，支持与其他系统平台兼容。

 •尺寸：190(长)×142.5(高)×49(厚)（mm）3
 •安装方式：离地面10公分，支架或磁铁固定

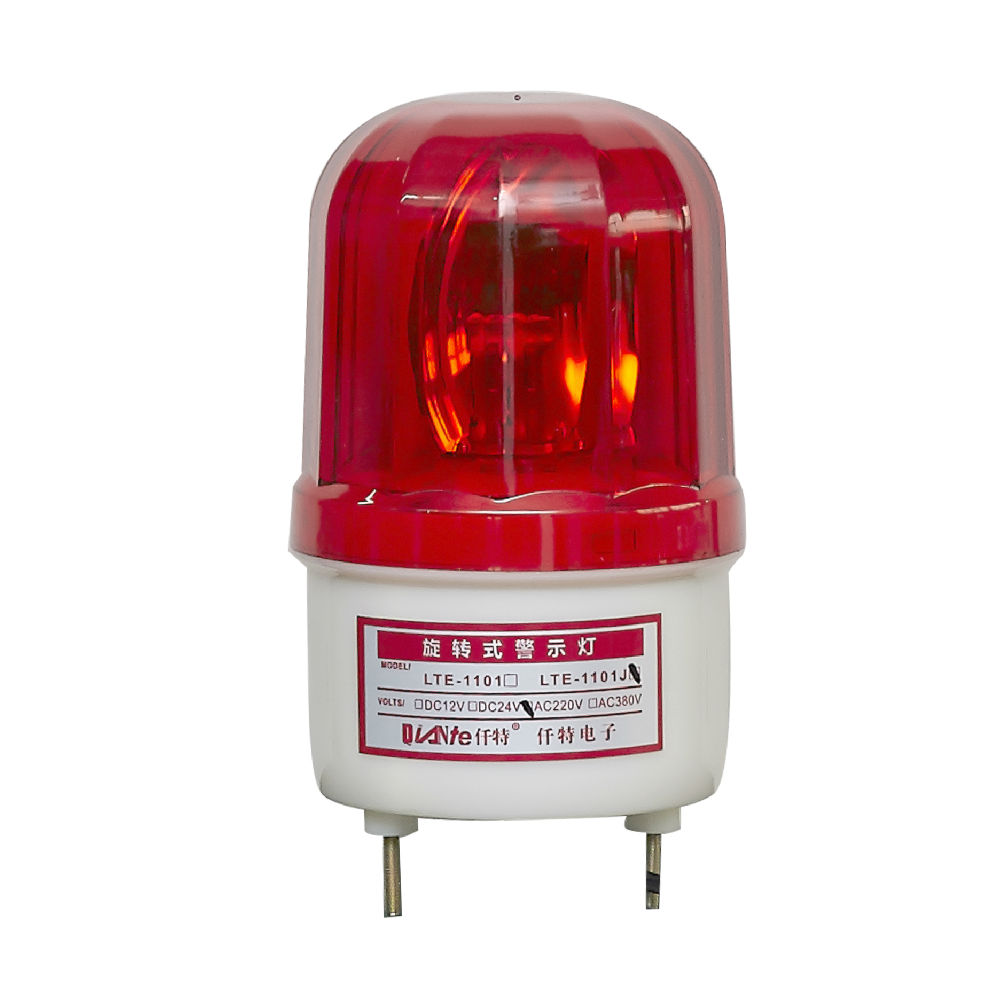

7.4 声、光报警器（型号：LTE-1101J）

产品特性：
•告警时，声、光同时作用
•壁挂式
•尺寸：160(高)×90（直径）（mm）3
