1、变压器局放在线监测概述

 油浸式纸变压器绝缘结构中的某些部位受到了过高的电场强度作用会发生局部放电，例如，匝绝缘的导线表面有尖角、毛刺，或者油箱及某些金属结构件出现尖角等。此外，线匝间、线匝与垫块接触处，均存在“楔形”油隙，其击穿强度较低，在工艺上对这些部位处理不当，也会产生局部放电。故障统计数据表明：变压器绝缘故障常常起源于局部放电造成的油纸绝缘老化。

2、系统功能

1） 通过安装在变压器放油阀或者人孔盖板上的超高频传感器对变压器内部的局部放电现象进行实时的在线监测，监测到的局部放电信号通过高频电缆线实时传输到现场信号处理系统，对监测信号进行降频、变频、抽样、比较、除干扰等处理判定，形成运行局放量风险评估报告，直接上传到现场后台监控系统或者远传到远程监控中心。当监测到的信号被判定为可能是局部放电信号时，本系统能够智能跟踪本次判定结果，对监测的信号进行多次、反复跟踪判定。当监测到的信号确定为局放信号时，本系统能够自动发出声光报警信号提示监控人员并对监测到的局放信号进行类型判定。

2 )为了提高本系统监测运行的可靠性，防止本系统在监测过程由于外界背景噪音干扰造成误报警现象，本系统设置了外界噪音检测功能。在局部放电监测过程中，往往会被外界的一些高频信号干扰监测结果，造成误报警现象，为了解决这个问题，系统设置了外界噪音监测功能，通过外界噪音监测可以监测变压器周围环境中的一切外界干扰信号，例如：手机信号、雷达信号、载波信号、发动机信号等一切对局放信号来说视为噪音信号的信号，通过综合判定监测的这些噪音信号，可以判定局放传感器监测结果是否受到了外界噪音信号的干扰，同时通过外界噪音监测功能也可以自动排除局放传感器里面的噪音干扰信号。从而大大提高了本监测系统的可靠性，解决了系统的误报问题。

3 )本系统设置了远程通信功能，把主机处理的运行状态评估结果远程到后台系统及远程监控系统，解决了变电站远程监控问题。

本型变压器局部放电在线监测系统IED采用标准机箱，通道数根据客户要求配置，通道为UHF高频传感器通道。后面板标有：RS485A、RS485B、网口、高频传感器、电源接口。

3、系统主要硬件组成及参数

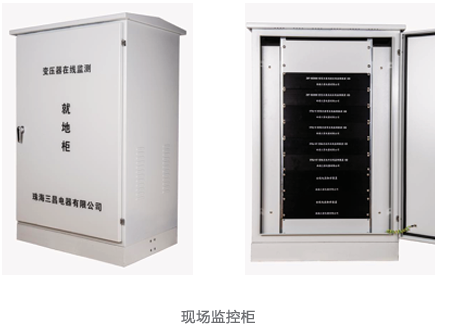

变压器局部放电在线监测系统主要由油阀式超高频传感器或者人孔式超高频传感器、背景噪音传感器、局放分析IED、现场综合监控柜、电脑等辅材组成。具体的硬件参数及外形见下逐一介绍。

油阀式超高频传感器:

局放分析IED:
