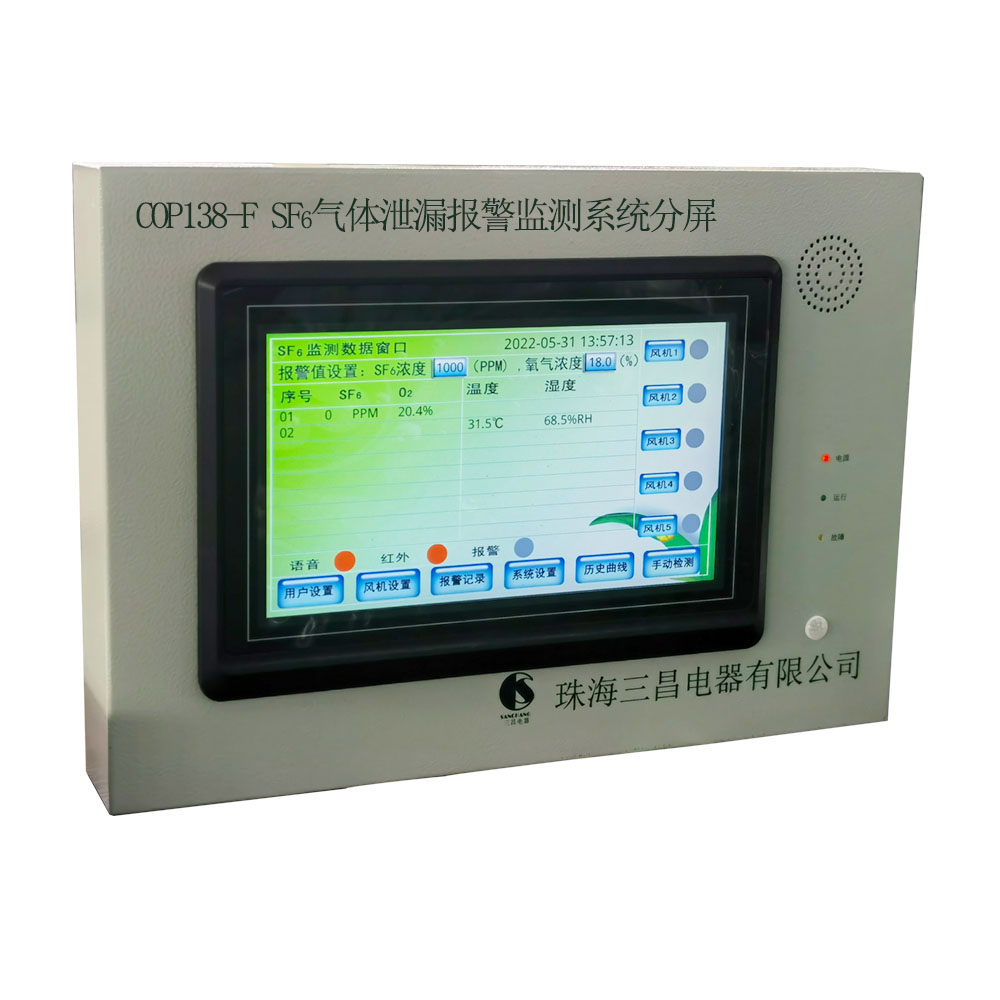

SF6气体泄漏报警监测系统分屏（型号：COP138-F）
SF6气体泄漏报警监测系统分屏：系统分屏与变送器手挽手并联RS-485通信，与主机同步实时显示各变送器数据，每个门口安装分屏，每个门口都可以观察到室内SF6气体浓度是否超标，氧气含量、温度、湿度是否正常等数据状况，可独立红外启动语音播报功能，独立手动/自动启停风机功能，独立报警/同步报警/报警语音等功能，分屏工作电源AC220V，≤25W 。
1、分屏功能
1） SF6气体含量检测和显示功能、SF6气体含量超标报警功能
SF6气体含量检测原理：采用红外SF6气体传感器非分散式红外（双光束），使用光学原理，模块不会受磨损、或发生化学反应，几乎无需任何维护保养，利用红外原理为基础，通过检测气体的独特吸收光谱，从而做出精确的定量分析算出其浓度值。
各变送器连续检测并由分屏读取和显示GIS室内各监测点处SF6气体含量。当SF6气体含量超过设定报警值（出厂默认值1000ppm）时，报警并实时显示报警值（如1000ppm），否则显示实际值（如0ppm）。
2） O2气体含量检测和显示功能、缺氧报警功能
各变送器连续检测并由分屏读取和显示GIS室内各监测点处的O2气体含量。当O2气体含量低于设定报警值（出厂默认值18%）时，报警并实时显示报警值（如17.3%），否则显示实际值（如21.5%）。
3） SF6和O2气体含量控制自动启停通风功能
当GIS室内环境中SF6气体含量超标（≥1000ppm）或O2气体含量低于（≤18.0%）时，控制风机启动通风直到SF6和O2气体含量恢复正常后，风机自动停止。
4） 温度、湿度检测和显示功能
各变送器连续检测并由分屏读取和显示GIS室内温、湿度值。
5） 温度控制自动启停通风功能
GIS室内温度超过设定值时，控制风机启动通风直到温度恢复正常后，风机自动停止。
6） SF6气体泄漏报警监测系统分屏彩色显示、触摸操作功能
分屏采用10.1寸触摸液晶彩屏显示。
7） SF6气体泄漏报警监测系统分屏自动暗屏功能
分屏长时间无操作，自动暗屏，任意触摸再次点亮。
8） SF6气体泄漏报警监测系统分屏、变送器间通信状况显示功能
由分屏连续检测和显示GIS室各变送器通信状况，如果发生通信故障，则各变送器在分屏界面上相应位置处显示的实时数据会变为“分机不在线或通信故障！”。
9） SF6气体泄漏报警监测系统分屏、变送器间通信波特率可选功能
标准MODBUS（RTU）通讯协议，分屏、变送器间通信波特率9600bps。
10） SF6气体泄漏报警监测系统多分屏显示及操作功能

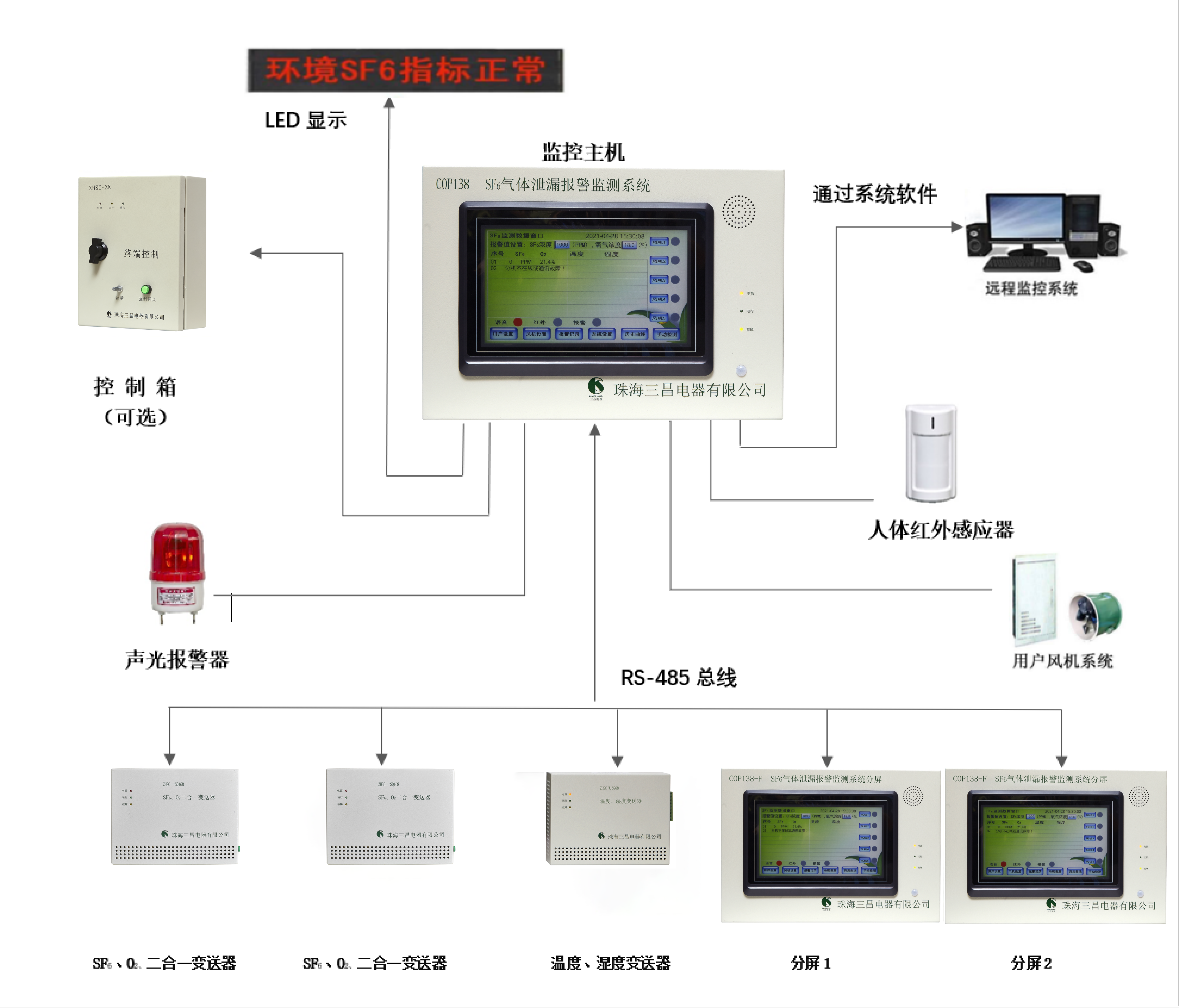

系统分屏与变送器手挽手并联通信，直接读取变送器各数据，与主机同步实时显示各变送器数据，每个门口安装分屏，每个门口都可以观察到室内SF6气体浓度是否超标，氧气含量、温度、湿度是否正常等数据状况，可独立红外启动语音播报功能，独立手动/自动启停风机功能，独立报警/同步报警/报警语音等功能。
11） 实时显示各种参数功能
功能：完成数据采集、数据显示、数据存储、报警指示、通风控制、告警输出、人体红外感应等，分屏配备操作面板与显示界面，具有灵活的人机交流功能，可以同时带多个门同时显示。
2、系统分屏主要功能特点：
1） 10.1寸LCD彩色触摸屏展示数据。
2） 存储和查询告警及历史数据。
3） 告警语音、运行指示。
4） 循环采集、分析处理各气体探头的信息及数据。
5） 定时、手动、强制等通风控制。
6） 全自动实时采集SF6气体浓度数据、O2气体浓度数据、温度、湿度数据。
7） 报警输出方式：常开触点（无源）。
8） 采集器连接最大数量：不限（可根据用户需求调整）。
9） 外型尺寸：400(长)×280(高)×61(厚)（mm）3；重量3.2kg。
10） 安装方式：壁挂式。
