SF6气体微水密度在线监测系统（机柜式）
专利号：
ZL202321861029.X
ZL202221229024.0
产品简介

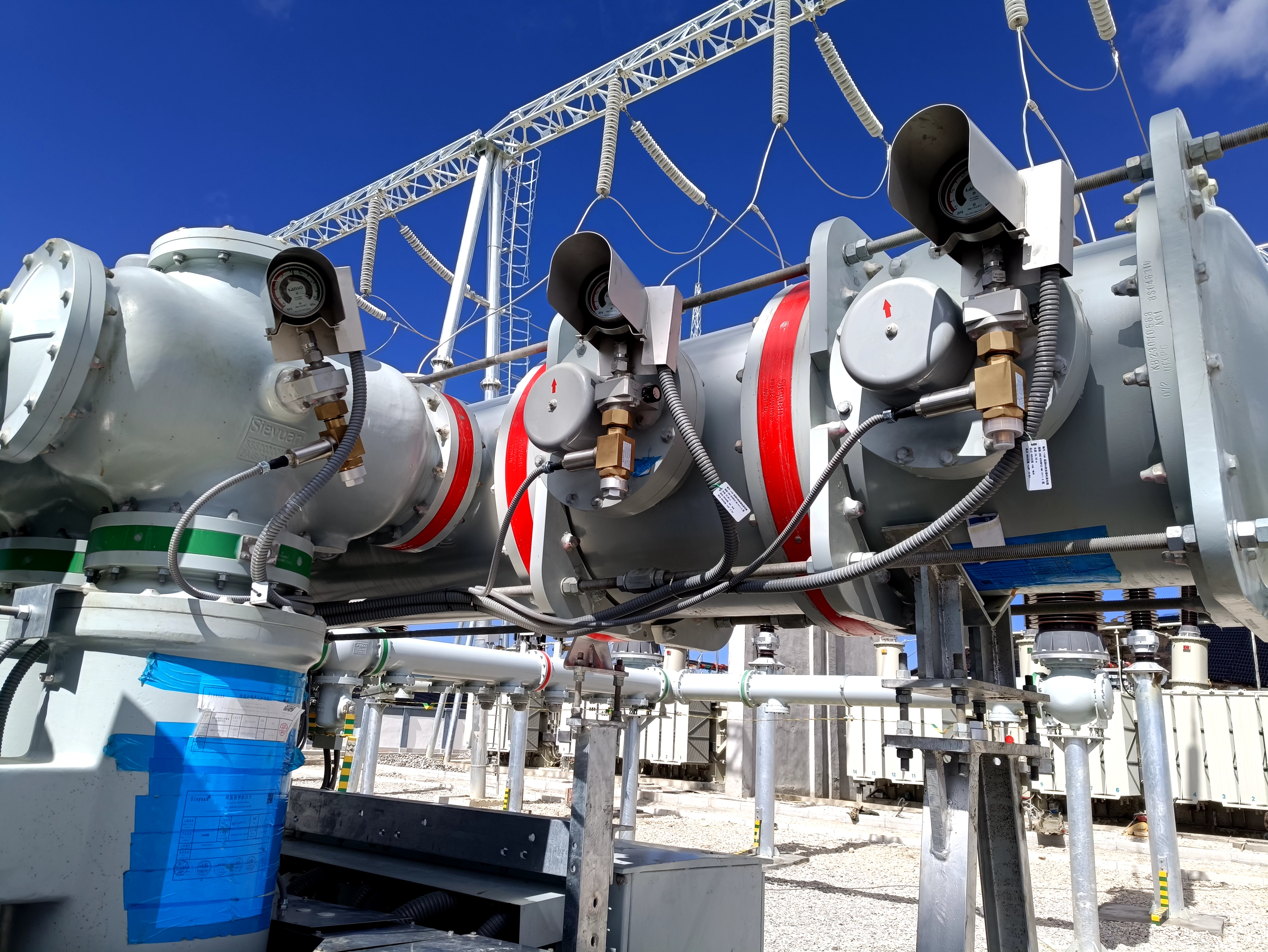

为适应我国电力行业体制改革的需要和加快电气设备在线监测技术及状态检修发展的步伐，研究和探索以在线监测技术为基础，故障检修与预防性相结合，以实现最大可靠性和最低成本消耗为目标的状态检修模式，我公司研制出具有自主知识产权的SF6气体在线监测系统。该设备能够以高于国家标准的测量精度，长期在线监测断路器SF6气体的密度、微水、温度及其变化趋势，其功能是在SF6气体有关指标出现变化时，给出变化曲线；有关指标达到报警状态时，报警或自动启动报警装置；当有关指标超标达到危险状况时，报警或自动启动闭锁装置，禁止断路器动作，以保障设备和变电站整套系统的安全。上述监测设备配有RS-485通讯接口，可将监测数据实时上传至变电站、城市中心乃至更上级监控中心，真正实现变电站，尤其是无人值班站的设备在线监测。同时，监测到的各项指标的变化趋势为断路器的状态检修提供了有效依据。
主要功能：
（1）在线监测SF6气体湿度、密度与温度；
（2）可按预设值或用户给定值自动启动低压报警和闭锁装置
（3）预留RS-485/CAN总线通讯接口；
（4）通过后台软件自动绘制状态变化趋势图；
（5）可选大屏幕液晶显示器现场显示实时数据，具备屏幕保护和声控显示功能；
（6）全密封，抗干扰，适用于室外和低温环境。
检测原理

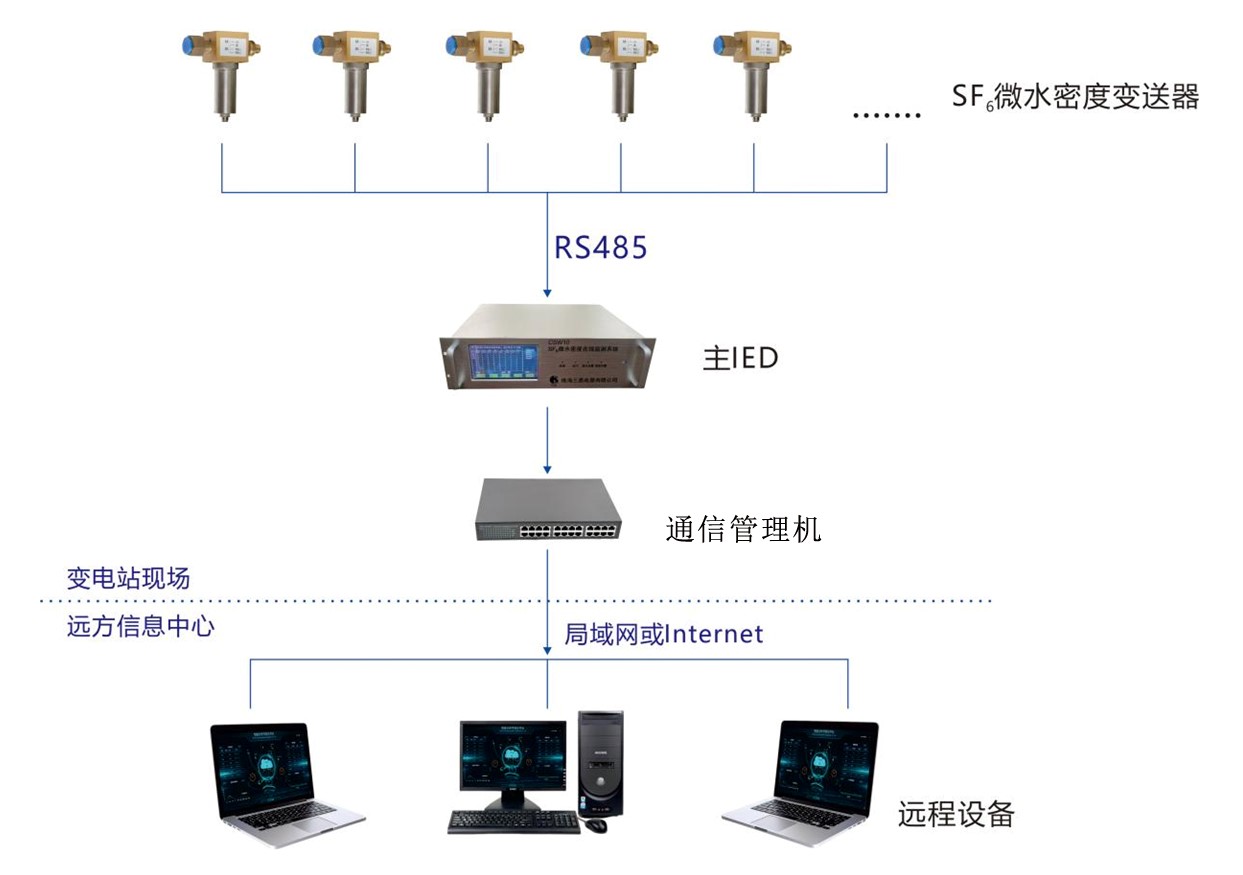

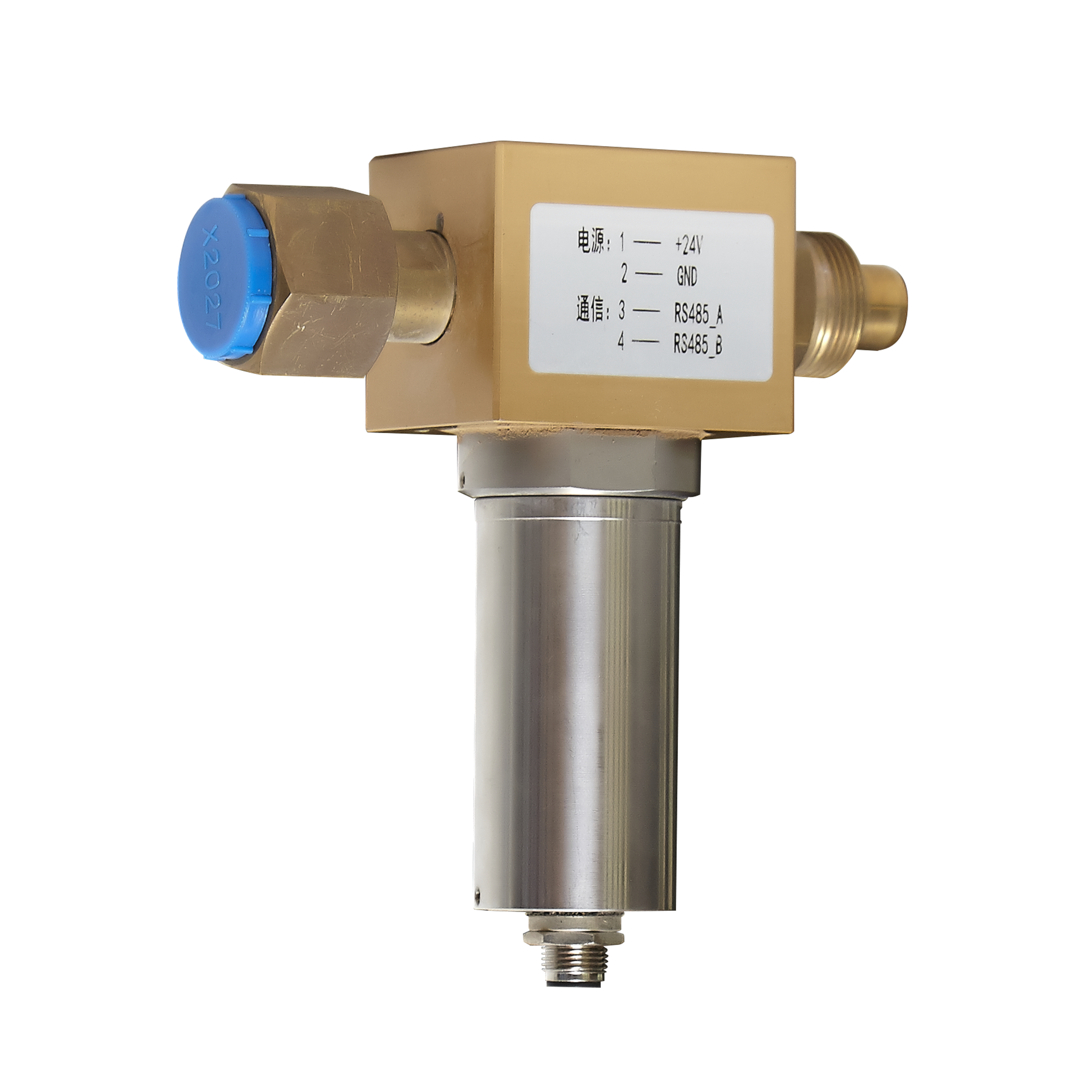

SF6密度及微水传感器中的高精度压力、温度及湿度传感器经过A/D转换成数字量，再经过微处理器进行补偿运算及处理，通过CAN接口将采集数据发送到SF6密度及微水监测智能装置(IED)； SF6密度及微水监测IED汇总所连接传感器采集的数据，经过处理后的结果数据和设备状态通过光纤以太网上传至主IED。
测量参数
露点范围 | -50~+20℃ Td/f |
压力范围 | 0~+10bar |
温度范围 | -40~+80℃ |
计算参数
转化为20℃标准条件下的参数 |
微水值 | 10~20000ppm |
压力值(密度) | 1~12 bar |
SF6混合密度 | 0~100 kg/m3 |
输出参数 | PPM20（20℃下微水）、P20（20℃下压力，密度）、T（℃）、Td（露点）、P（压力）、Tdatm（常压露点）、密度（㎏/m³） |
精度
露点精度 | ±3℃ Td |
压力值(密度)精度 | ±0.1% FS |
温度精度 | ±1℃ |
传感器响应时间： |
露点传感器 | 2S(20℃) |
压力传感器 | <0.5S(20℃) |
工作环境
SF6微水密度变送器工作温度 | -40~+80℃ |
过载安全压力 | 20 bar |
相对湿度 | 0~100RH% |
被测气体 | SF6,SF6/N2混合气 |
