功    能

实时监测SF₆气体、氧气并将实时数据传送到主机。

实时监测SF₆气体、氧气、温度、湿度，并将实时数据传送到主机。

实时监测现场温度、湿度，并将实时数据传送到主机。

产品特性

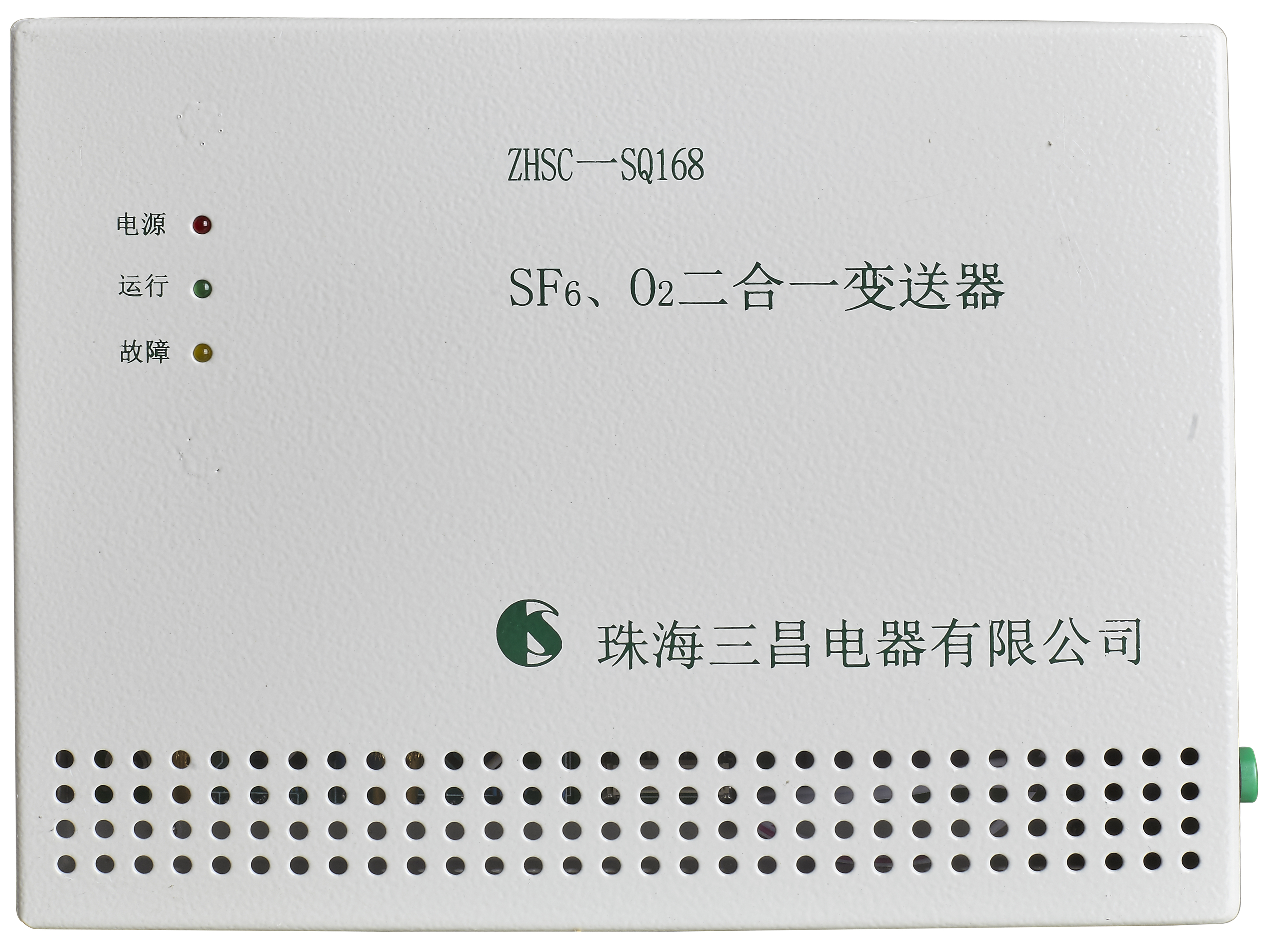

内置1个红外原理SF₆气体传感器，1个O₂传感器，稳定性好，精度高。检测环境中SF₆气体和氧气含量，采集数据直接传送至系统主机进行显示、分析、处理。

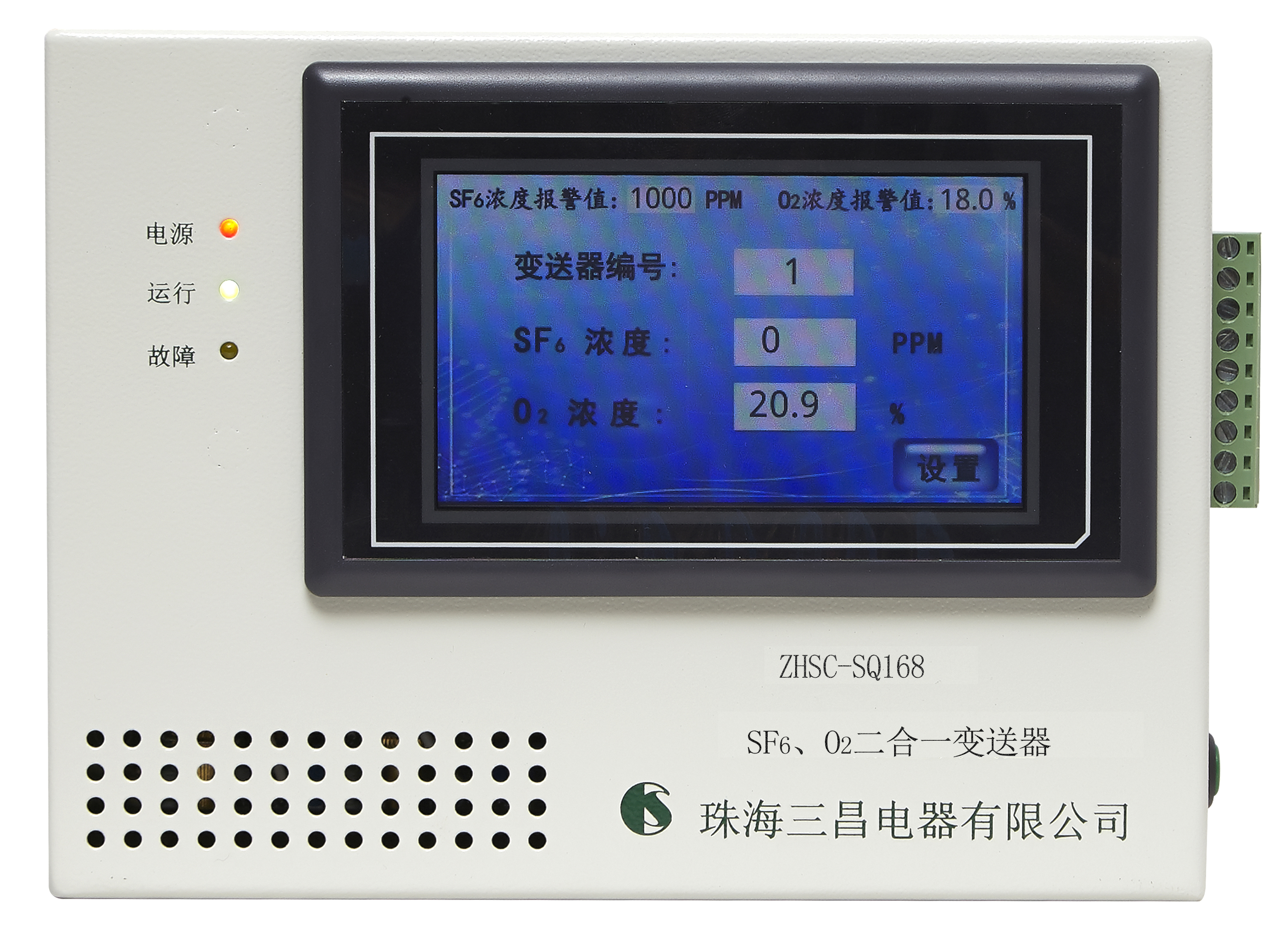

内置1个红外原理SF₆气体传感器，1个O₂传感器，温度、湿度变送器各1个，稳定性好，精度高。检测环境中SF₆气体和氧气含量，采集数据直接传送至系统主机进行显示、分析、处理。

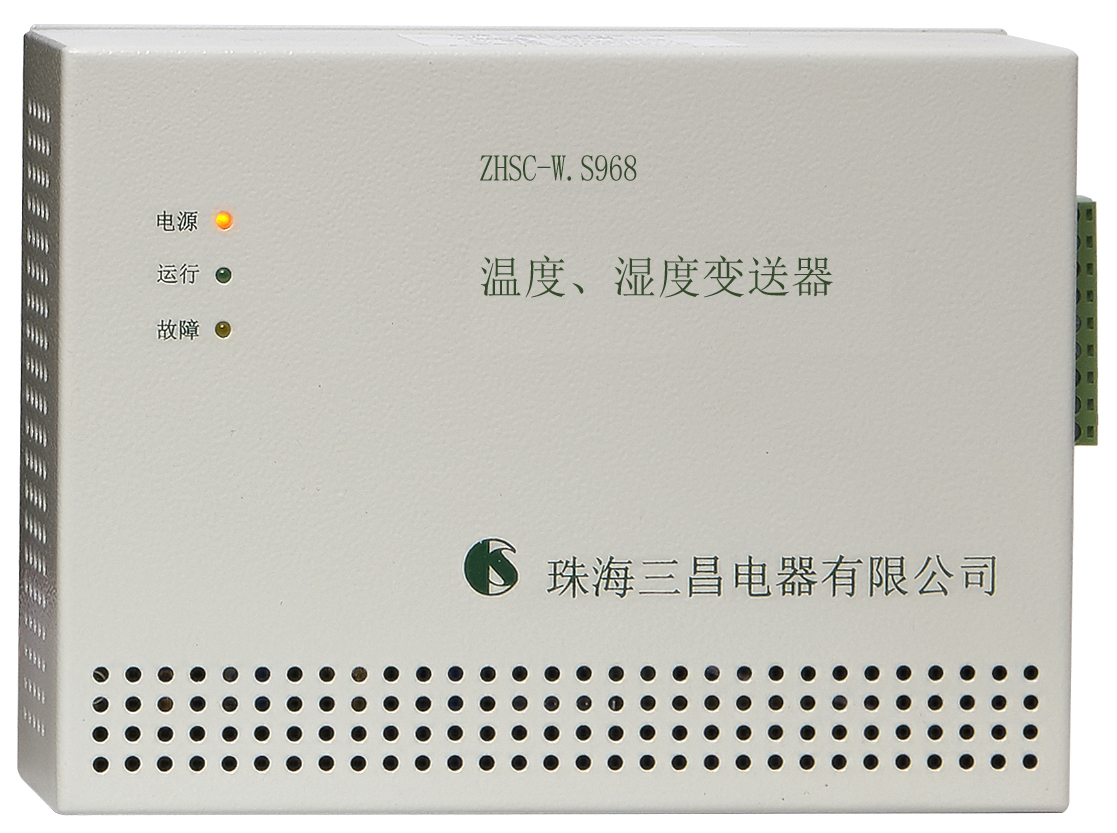

内置1个温度变送器，一个湿度变送器，检测环境中温度和相对湿度，采集数据直接传送至系统主机进行显示、分析、处理。

LED指示灯

无数据显示

无数据显示

无数据显示

触摸屏

触摸屏实时显示各种采集数据。

触摸屏实时显示各种采集数据。

触摸屏实时显示各种采集数据。

原理

采用红外SF₆气体传感器非分散式红外（双光束）

采用红外SF₆气体传感器非分散式红外（双光束）

技术参数

SF₆气体检测范围0~3000ppm  误差：±5%；氧气检测范围0~25% ，    误差：±0.5%FS。

SF₆气体检测范围0~3000ppm  误差：±5%；氧气检测范围0~25% ，    误差：±0.5%FS。

温度：-55℃ ~125℃；

湿度：0~99%。

温度：-55℃ ~125℃；

湿度：0~99%。

精度

SF₆气体检测分辨率：1 ppm。

O₂气体检测分辨率：0.1%。

SF₆气体检测分辨率：1 ppm。

O₂气体检测分辨率：0.1%RH

。温度精度：≤0.1℃；湿度精度：0.1%RH。

温度精度：≤0.1℃；

湿度精度：0.1%RH。

规约

标准通信协议、modbusRTU协议、IEC61850协议或其他通讯协议。

标准通信协议、modbusRTU协议、IEC61850协议或其他通讯协议。

标准通信协议、modbusRTU协议、IEC61850协议或其他通讯协议。

通讯协议

RS485通信接口

RS485通信接口

RS485通信接口

尺寸

190(长)×142.5(高)×49(厚)（mm）³

190(长)×142.5(高)×49(厚)（mm）³

190(长)×142.5(高)×49(厚)（mm）³

安装方式

离地面10公分，支架或磁铁固定在SF₆气体易漏部位低位区。
